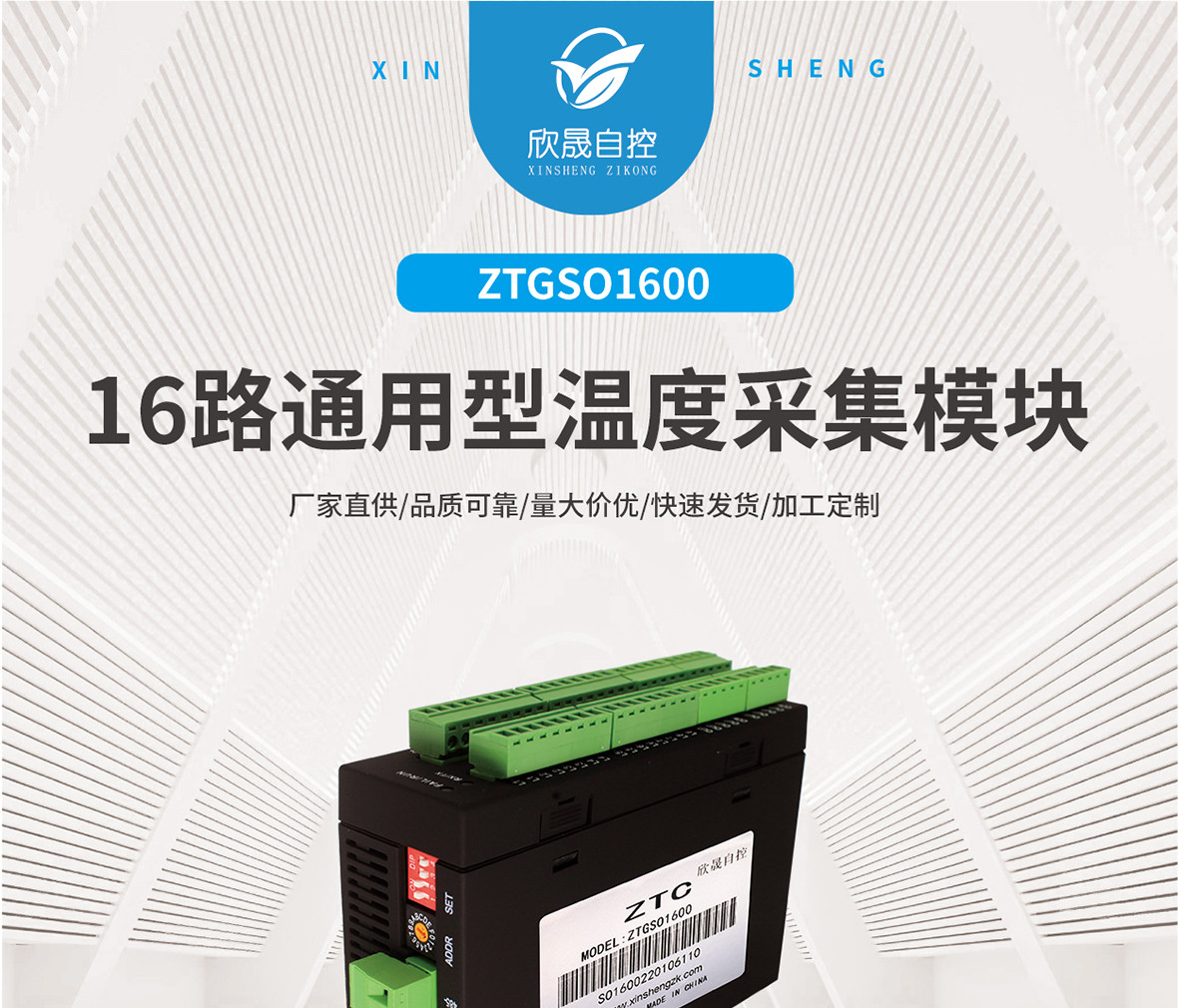

16路通用型采集模塊ZTGSO1600

ZTGSO1600是一款工業級的溫度采集模塊,支持熱電阻、熱電偶等類型傳感器。模塊可接16路PT100或PT1000傳感器。通過MODBUS-RTU協議RS485通信轉化為溫度數據支持與PLC、觸摸屏、PC、組態等等進行通信。通用性強、精度高、實時性、穩定性、可靠性、便攜性和可擴展性等特點，適用于各種需要采集溫度數據的場景。

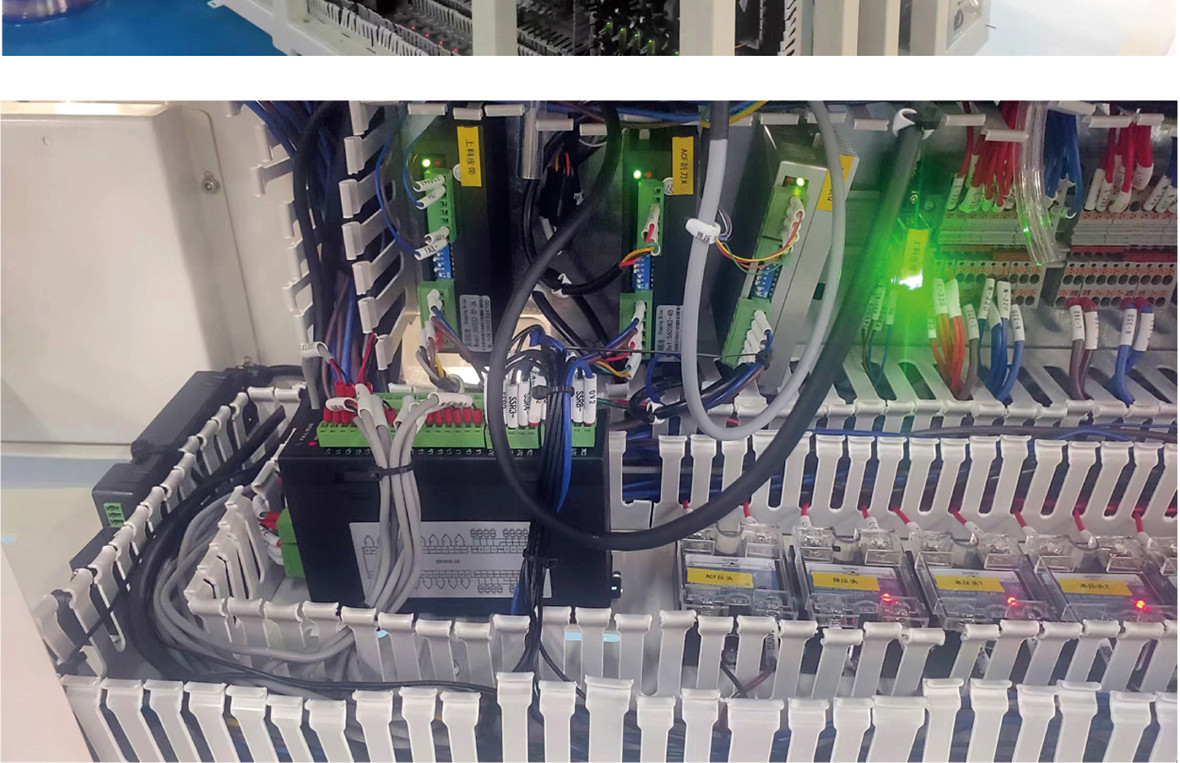

應用案例：ZTCS01600&ZTCOV1600在真空烤箱上的應用

手冊下載：使用手冊

產品型號：: ZTGSO1600

通道數：: 16

長：: 140mm

寬：: 39mm

高：: 95mm

識別碼： ZTGSO1600

采集模塊說明
采集模塊參數

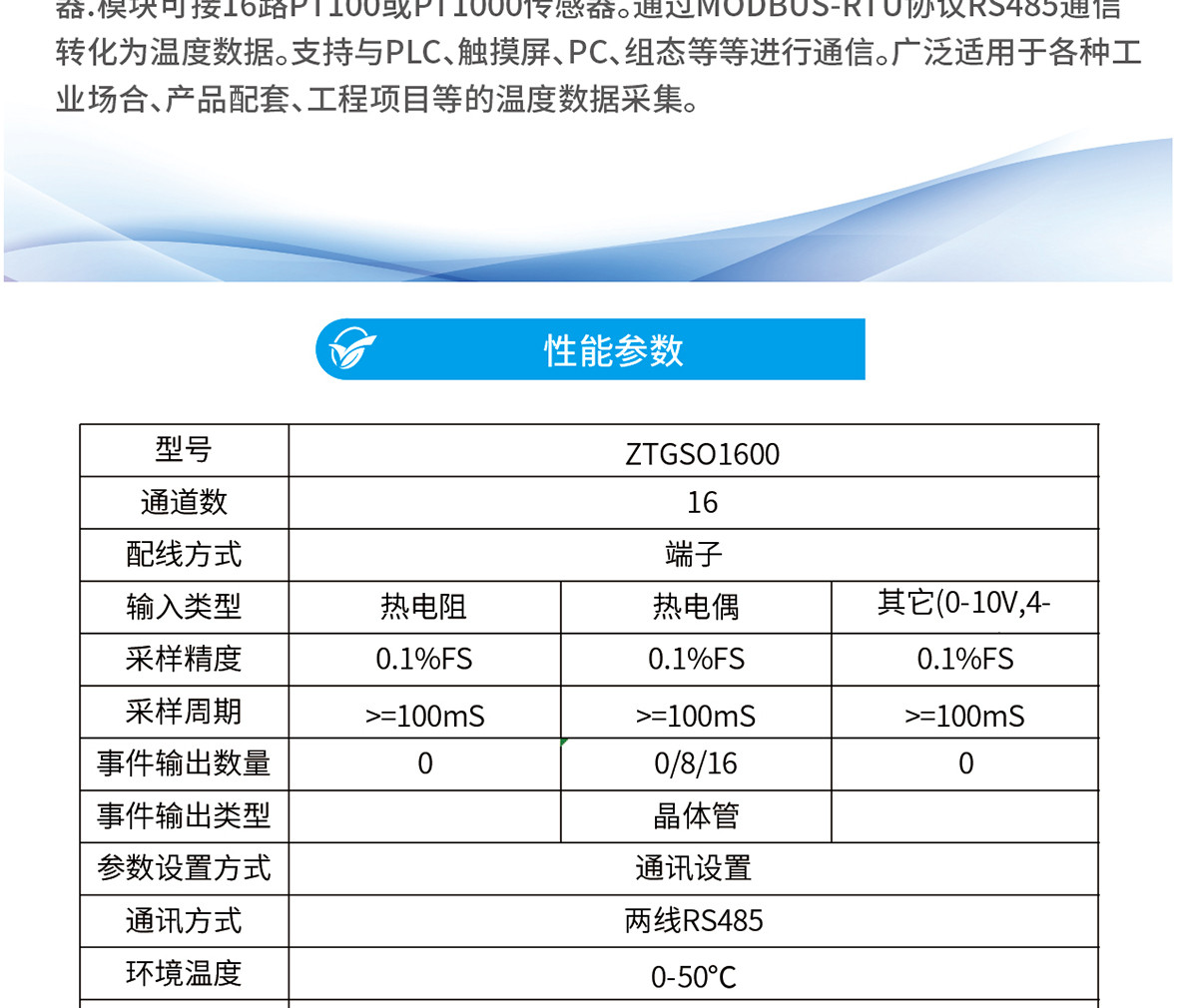

規格參數
型號	ZTGSO1600
通道數	16
配線方式	端子
輸入類型	熱電阻	熱電偶	其它(0-10V,4-20mA)
采樣精度	0.1%FS	0.1%FS	0.1%FS
采樣周期	>=100mS	>=100mS	>=100mS
事件輸出數量	0	0/8/16	0
事件輸出類型		晶體管
參數設置方式	通訊設置
通訊方式	兩線RS485
環境溫度	0-50℃
環境濕度	10-90%
電源	24VDC +/-20%
消耗功率	3W
安裝方式	DIN導軌安裝

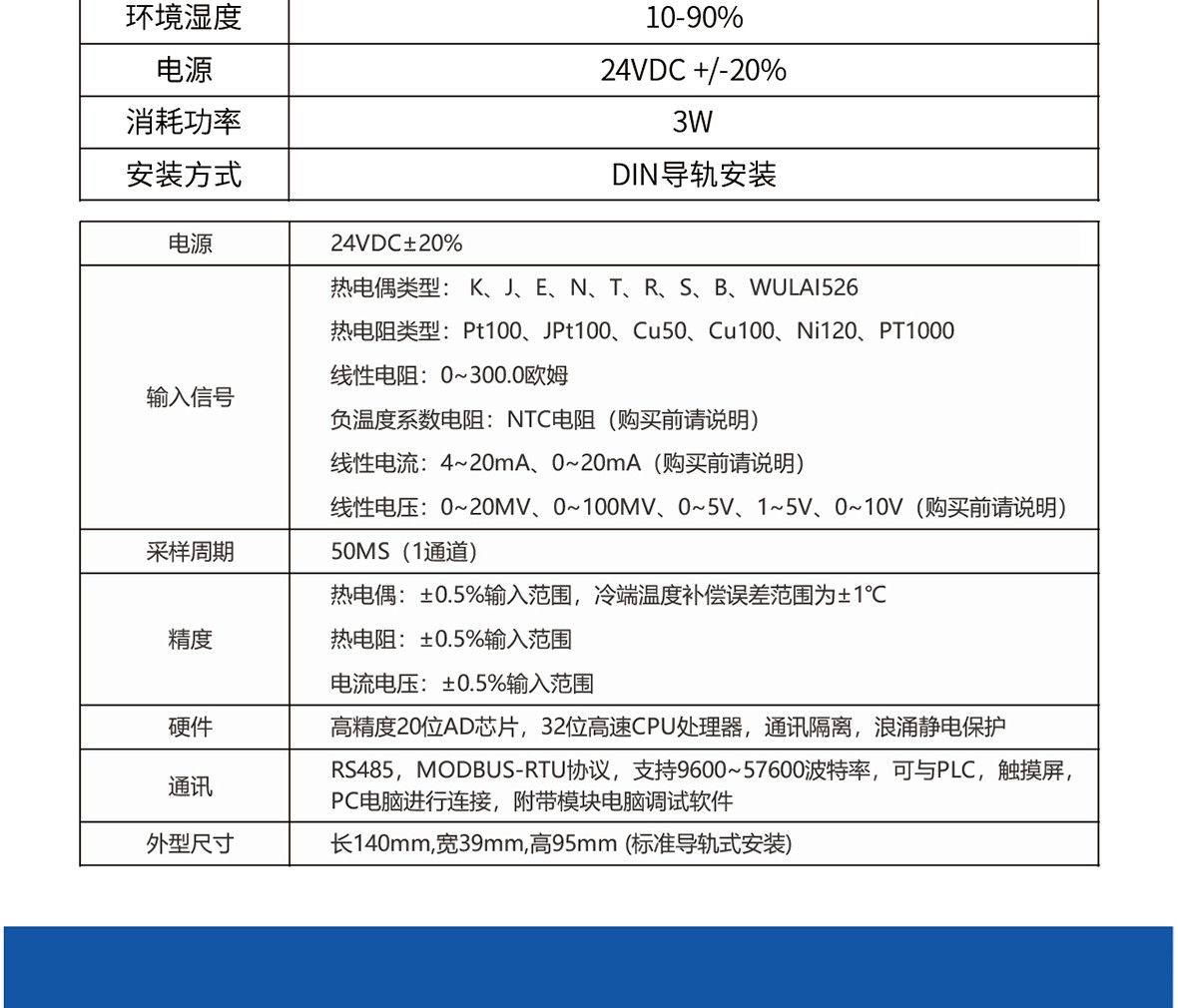

項目	指標
電源	24VDC±20%
輸入信號	熱電偶類型： K、J、E、N、T、R、S、B、WULAI526
	熱電阻類型：Pt100、JPt100、Cu50、Cu100、Ni120、PT1000
	線性電阻：0~300.0歐姆
	負溫度系數電阻：NTC電阻（購買前請說明）
	線性電流：4~20mA、0~20mA（購買前請說明）
	線性電壓：0~20MV、0~100MV、0~5V、1~5V、0~10V（購買前請說明）
采樣周期	50MS（1通道）

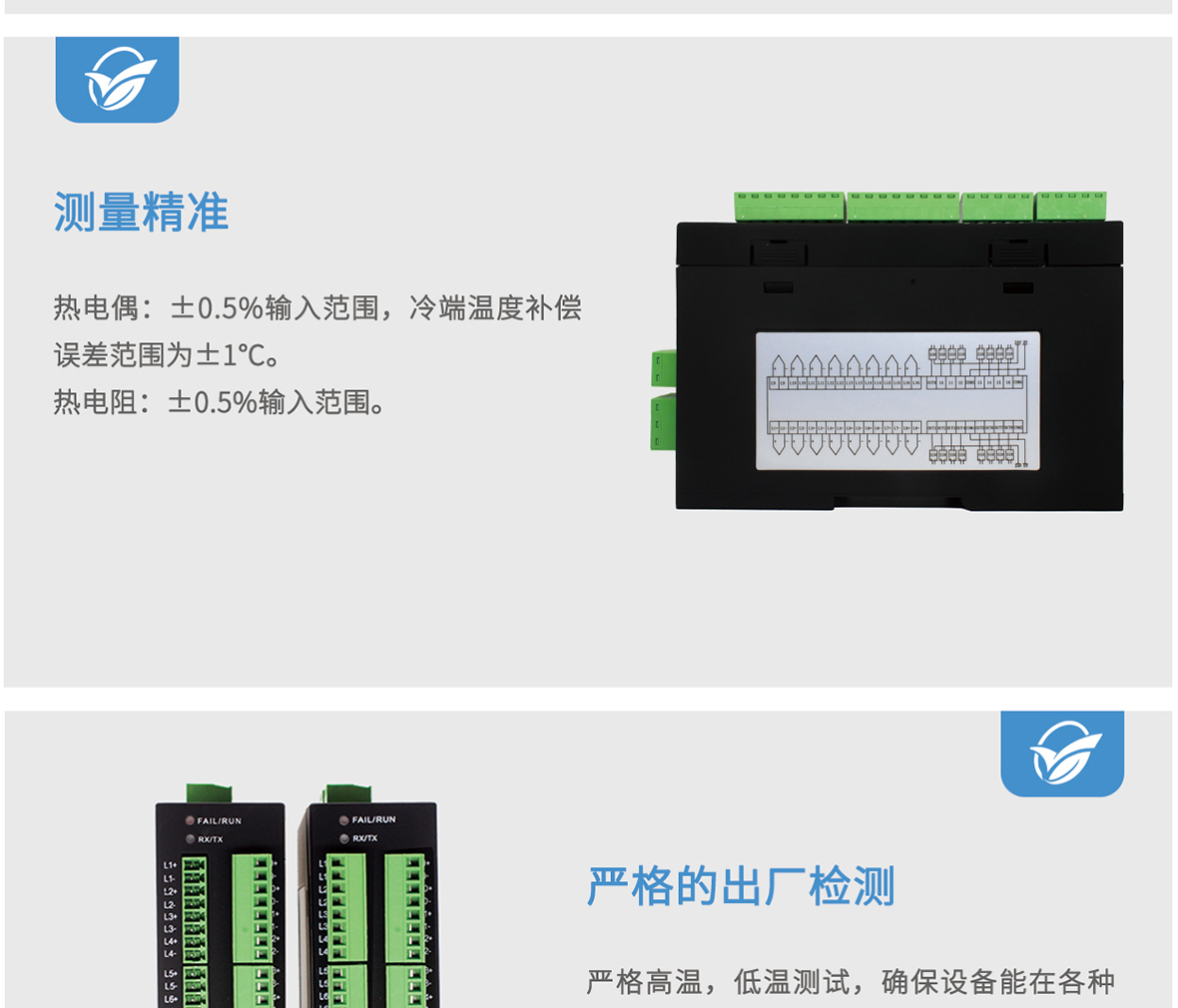

精度	熱電偶：±0.5%輸入范圍，冷端溫度補償誤差范圍為±1℃
	熱電阻：±0.5%輸入范圍
	電流電壓：±0.5%輸入范圍

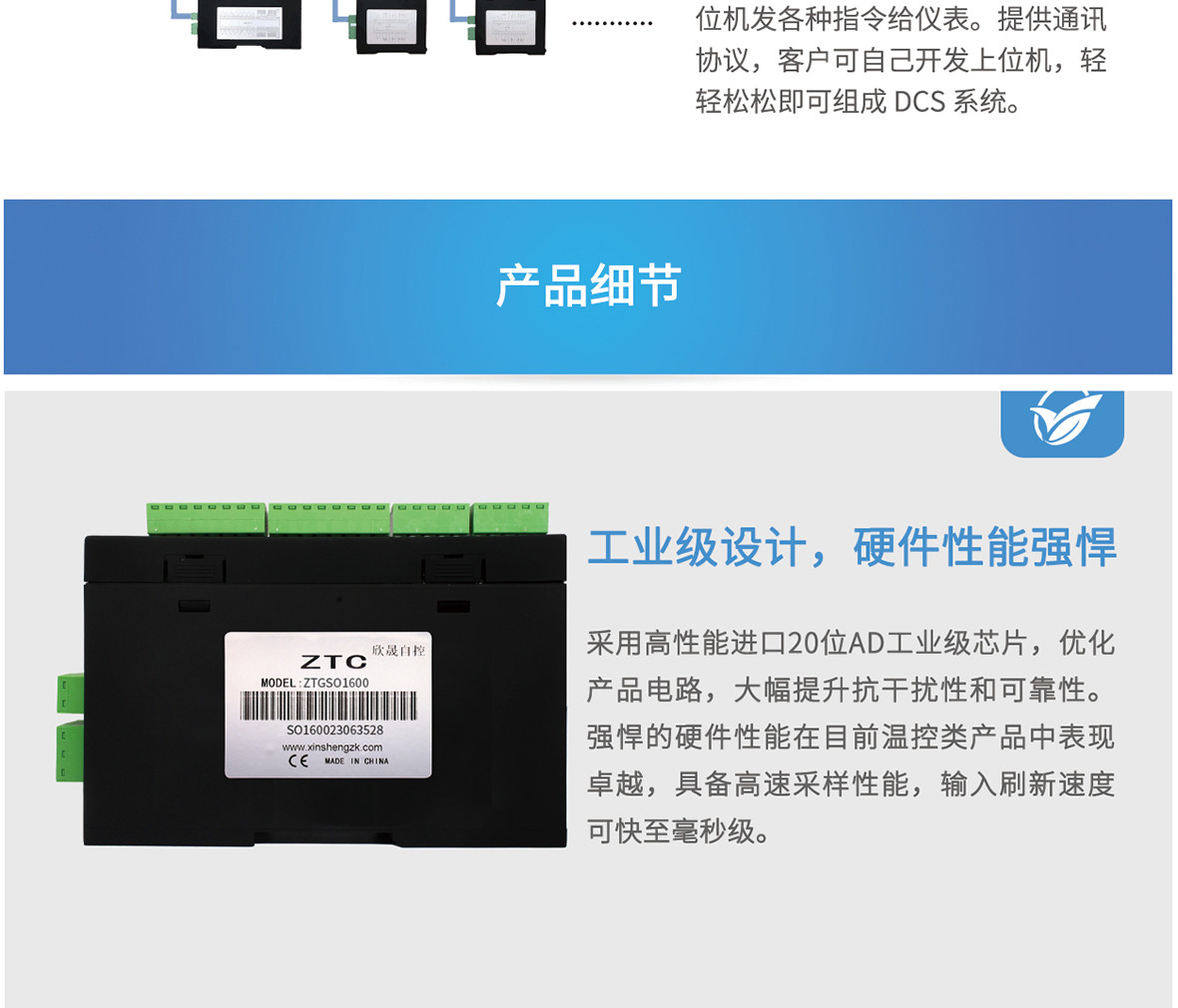

硬件	高精度20位AD芯片，32位高速CPU處理器，通訊隔離，浪涌靜電保護

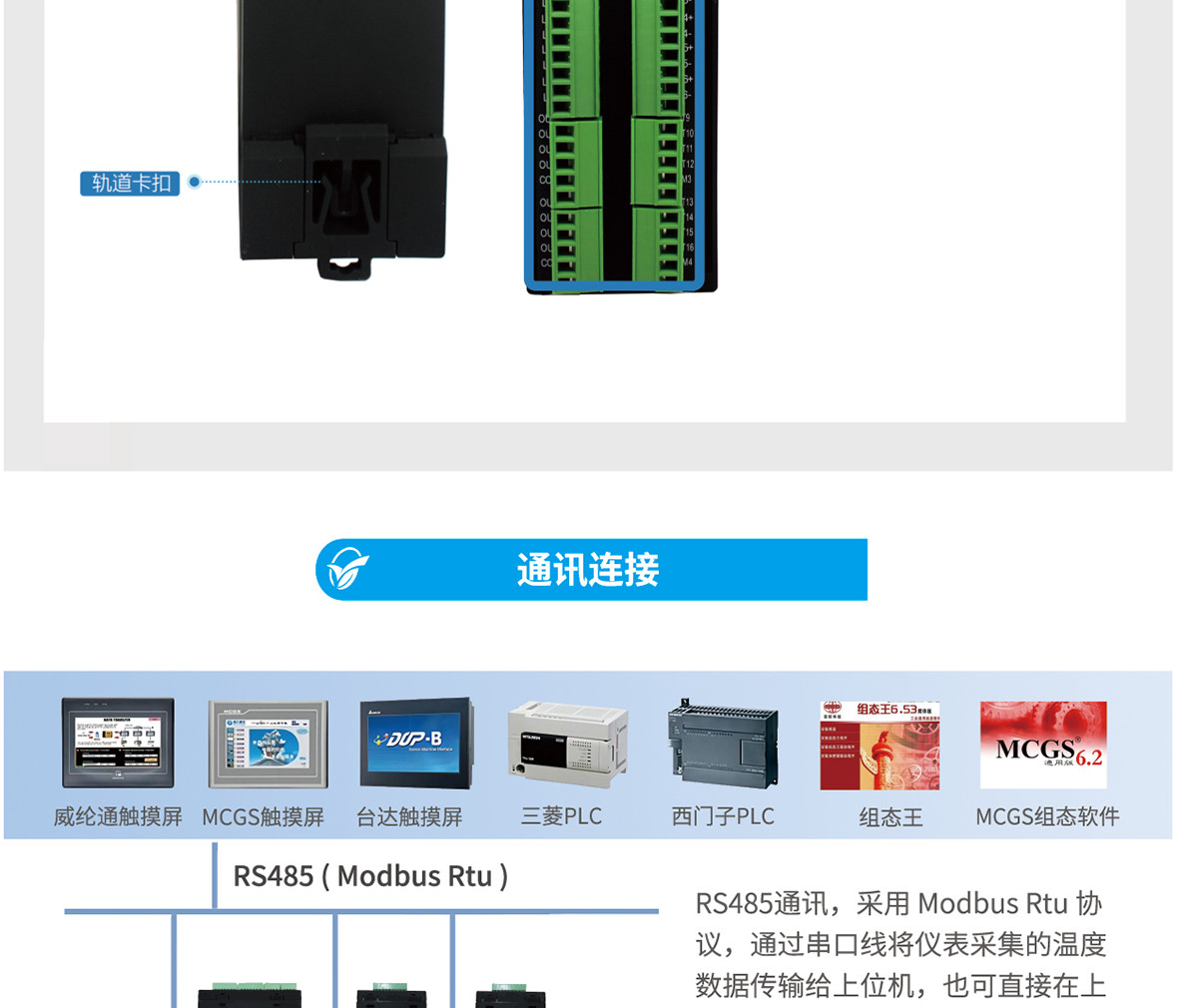

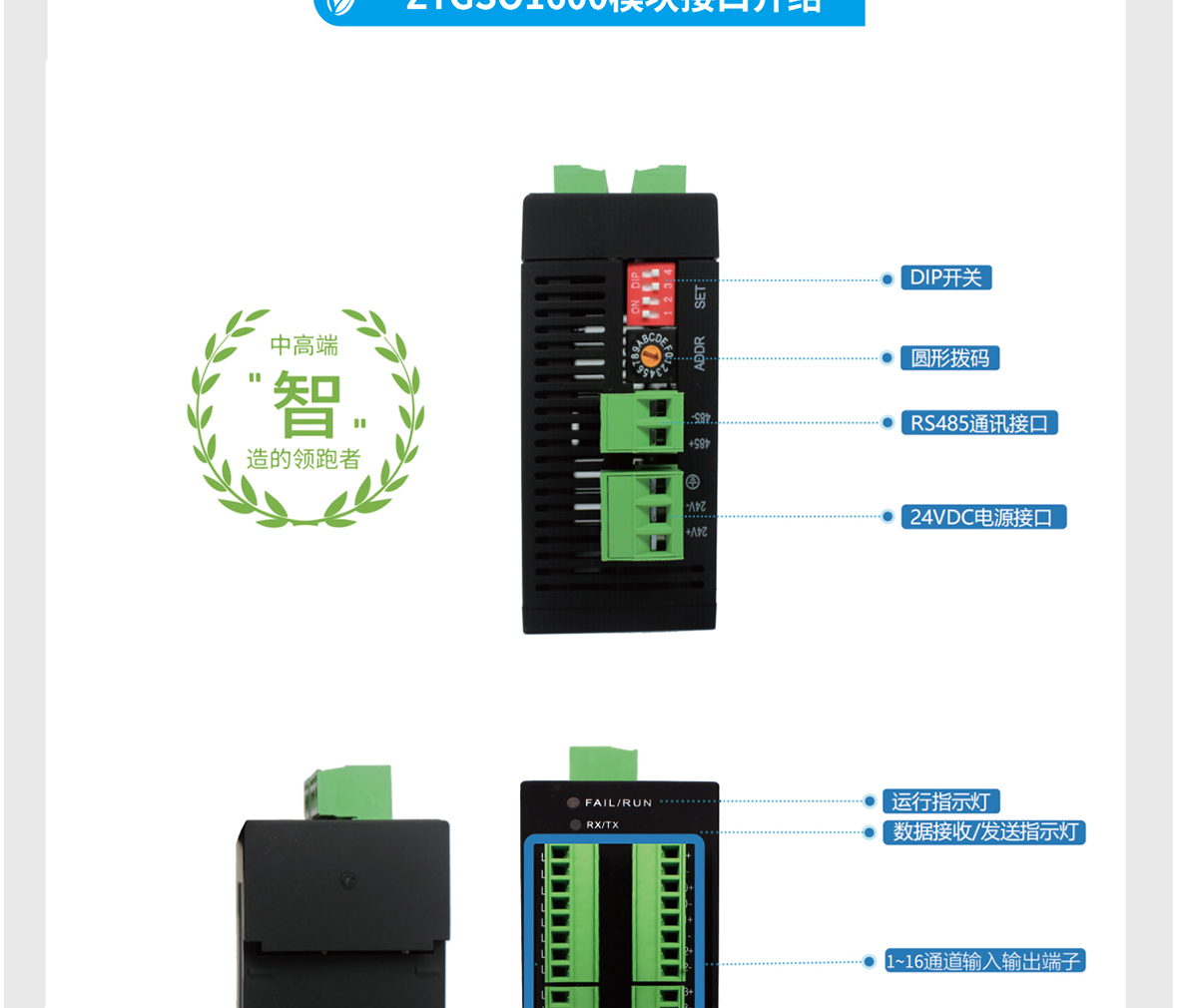

通訊	RS485，MODBUS-RTU協議，支持9600~57600波特率，可與PLC，觸摸屏，PC電腦進行連接，附帶模塊電腦調試軟件

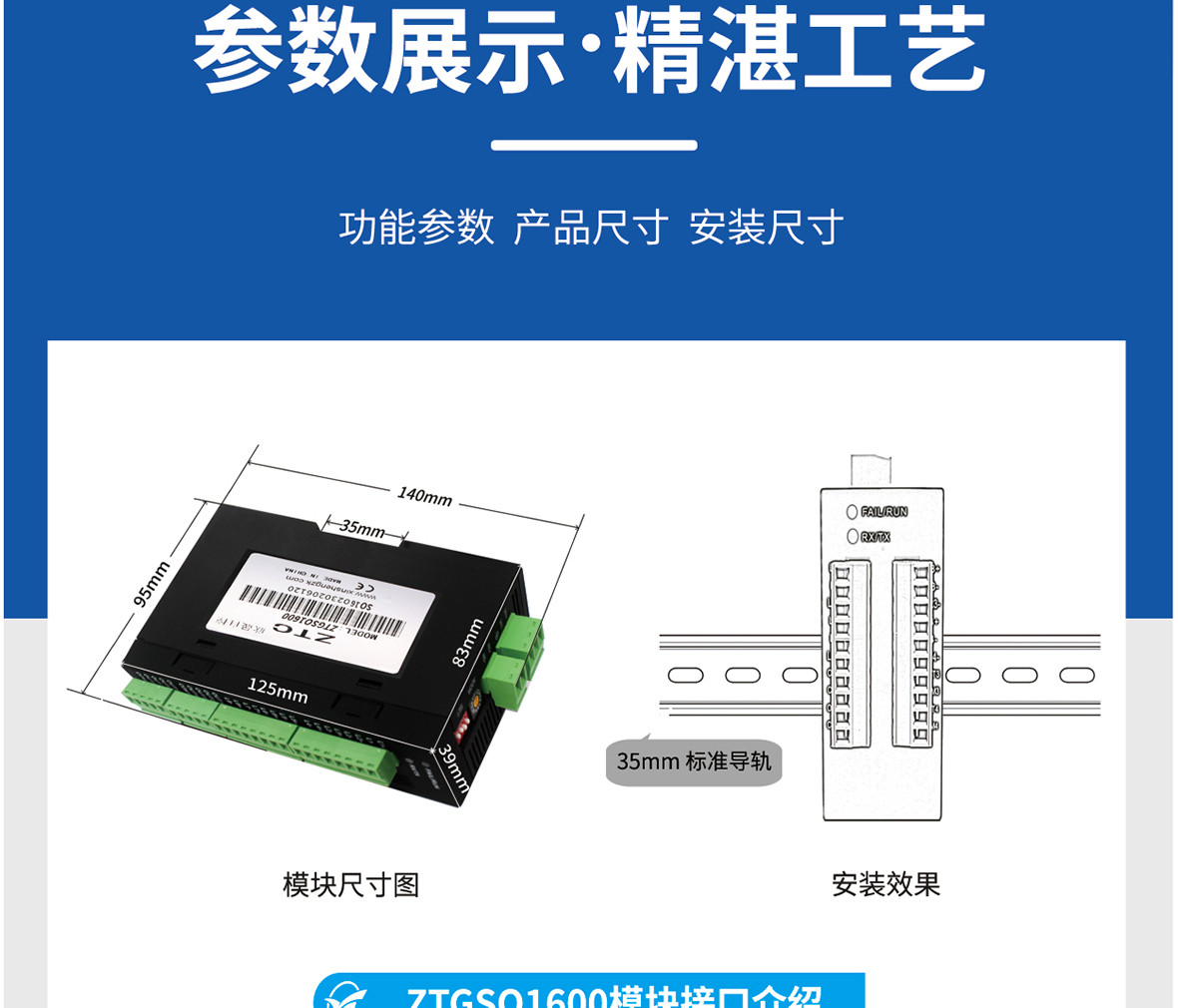

外型尺寸	長140mm,寬39mm,高95mm (標準導軌式安裝)
